      一、項目建設背景
      三維互動電子報批是一種新的審批技術手段，它要求建設單位在報建項目時，要提交符合電子報批技術規范的電子圖紙，這樣，審批管理人員可以直接使用審批系統來審查項目的技術指標，從而大大提高審批的及時性、準確性、科學性和嚴肅性；審批管理人員還可以利用這些電子文件及時對現狀圖進行更新，從而為規劃實施后期管理的檢查工作提供現勢的數據來源。三維互動電子報批技術可以保證規劃使用人員對建設項目技術指標審查的準確性和透明度，是溧陽規劃審批的重要輔助工具。
      二、項目建設目標
      根據規劃設計與管理的相關技術規定要求，結合規劃設計與管理工作的實際情況，提供滿足規劃設計與管理學習輔助決策支持信息系統的規劃方案電子報批解決方案。通過規劃設計與管理之間的互動配合完成修建性詳細規劃電子方案的實施、審查和管理過程，為提高溧陽市規劃審批學習的科學性、精確性和效率，為規劃管理科學化、規范化提供支持。
項目具體建設目標：
      （1）實現建設項目業務審批各階段總平面模塊的電子審核。
      （2）實現建設項目業務審批各階段建筑單體的電子審核。
      （3）實現建設項目總平面電子報批和建筑單體電子報批成果方案入庫。
      （4）實現建設項目提高市政建設審批工作效率和審批質量。
      三、項目建設內容
      本次電子報批系統建設的內容分為：總平面電子報批、建筑單體電子報批和方案入庫。
      總平面電子報批：主要應用于總平面圖審核階段。包含各類用地要素的定義與審核；建筑及其附屬構件屬性數據的定義與審核；定性與定量，分項與綜合的設計規范自動檢測功能。
      1.總平轉換：實現圖形與指標始終互動。CAD圖紙可直接轉換為具有指標、屬性的三維實體模型的效果。實現環境轉換、環境構建、道路轉換、建筑轉換、建筑構件、室外車場的轉換。并包括：撤消、重做、移動、旋轉、復制、格式刷在內的簡單輔助性工具。
      2.總平審核: 規劃局制定規范，總平審核功能要?jiǎng)?wù)必做到在用地規劃階段，對報建項目用地需求進行多角度的審核，各類數據進行統計分析，指標定量核算，并且在審核工作完后，給出方案審查報告。
      3.方案初審:實現二維圖紙導入轉換成三維模型；在此基礎上對報建項目進行全方位多角度的初次審核。
      4.定性查詢:包括：平面構成、查驗瀏覽、指標模式、查詢控制。
      5.專業檢測:進行失誤檢測、建筑間距檢測、退讓檢測、公共綠地面積檢測、車位檢測、紅線檢測、建筑道路檢測和綜合檢測。
      6.日照分析：進行靜態和動態的日照分析，獲取不同場景，不同時間段的日照分析結果，在總平審核過程中提供給相應的數據。
      7.定量核查：轉換完成的方案圖紙，包含：經濟指標表、建筑統計表、綠地統計表、用地平衡表所有常規的指標，并自動隨著轉換方案的提交生成備查，導出審核報告。
      8.雙視窗核查：提供總平圖與單體圖雙視窗顯示。
      建筑單體電子報批：包含各類建筑要素建筑性質、屬性、面積、戶型的定義與審核；各類面向?qū)ο蟮牟樵兘y(tǒng)計功能；各類指標的更新統計。
      1.單體轉換:將CAD標準圖層上的實體直接轉換為具有屬性的專業實體，針對單體細部特點設計各種復雜的單體轉換。
      2.單體審核:對各類對象進行查詢統計，生成單體指標，且可以導出單體審核報告以及各類統計報表。
      3.性質、構成、面積核查:清晰、直觀地呈現建筑的性質、構成、面積相關數據。
      4.查詢?yōu)g覽:提供三維視角、分類檢測、三維環視和分類瀏覽,可進行查詢。
      5.面積構成:對于任何復雜的建筑，均可提供各類面積的構成、屬性指標分析。
      6.戶型分析:對單體自身或者指定范圍內的單體進行戶型統計、分析。
      7.單體報告:根據建筑單體的信息、統計、導出操作，生成單體報告。
      8.單體指標回驗:將單體回歸至總平面或規劃圖，根據單體面積信息，替換平面圖中粗略的單體面積，進行指標回驗。
      方案入庫: 根據入庫標準，以規劃局現有系統為基礎，將通過審核的成果數據自動入庫，各類實體附帶的信息保存到數據庫中。

      四、系統建設特點

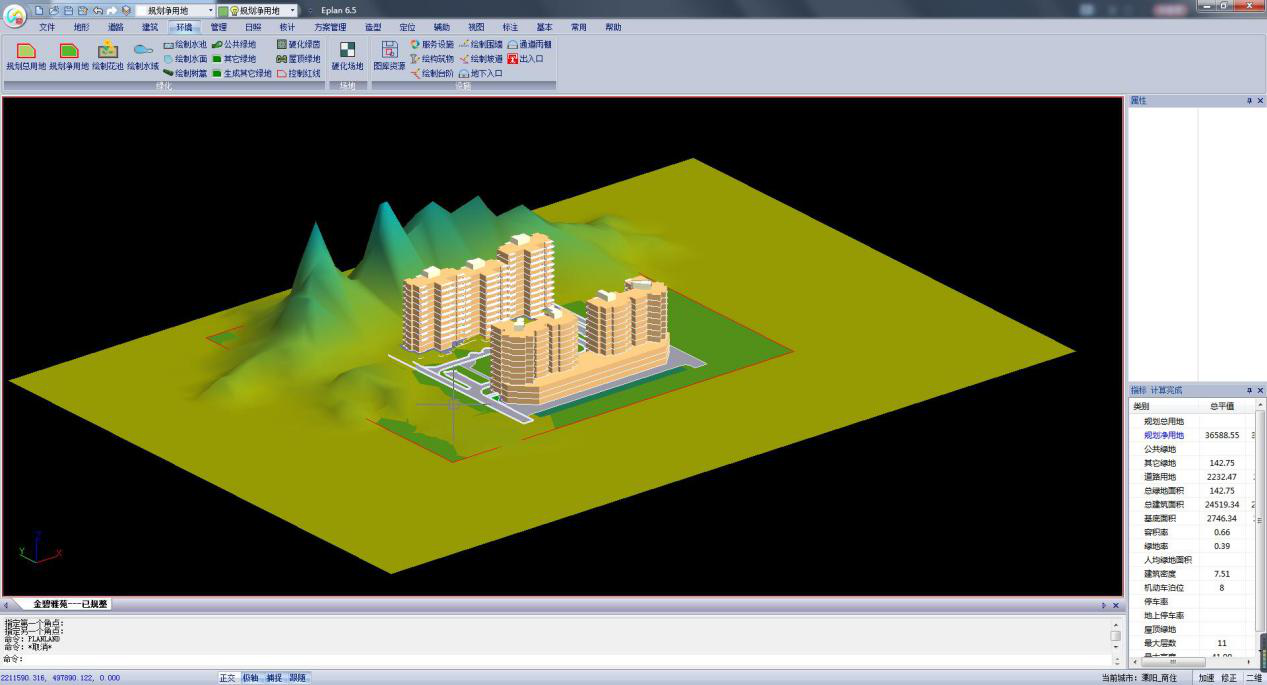

      1. 三維地形審批功能
      模擬項目真實地形高差，從主觀展現報建項目的現實建造情況、因地形差異導致的建筑退距、半地下室情況展示。

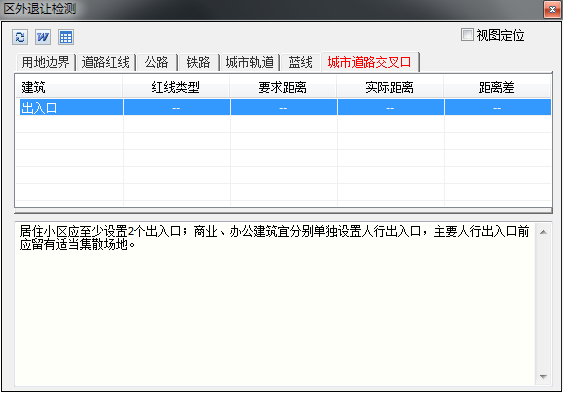

      2、增加出入口檢測
      對居民小區出入口設置個數等內容進行檢測，如不滿足設計條件則直接提示：

      3、車位復核檢測

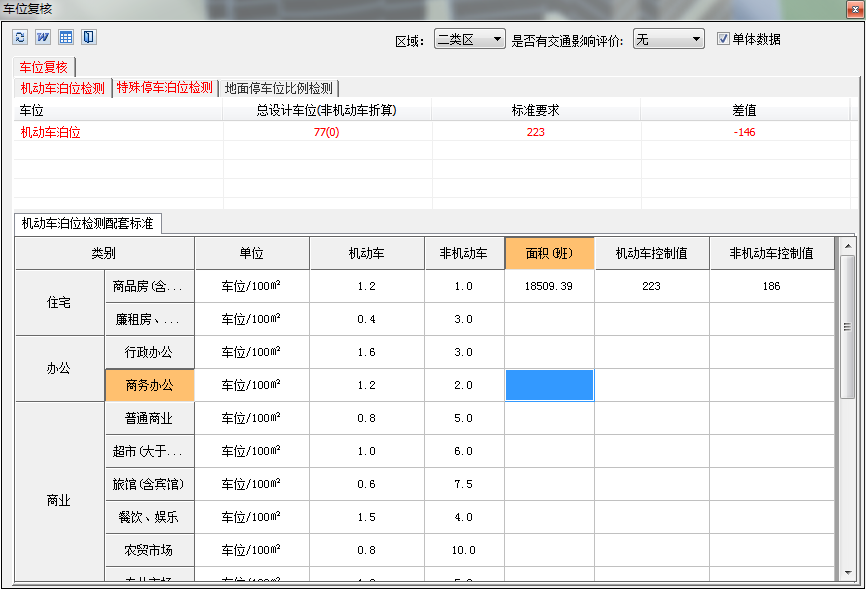

      （1）機動車泊車位檢測
      根據方案中的住宅面積、公建面積自動換算標準車位，與設計車位對比。檢測建筑物配建車位指標是否滿足要求。

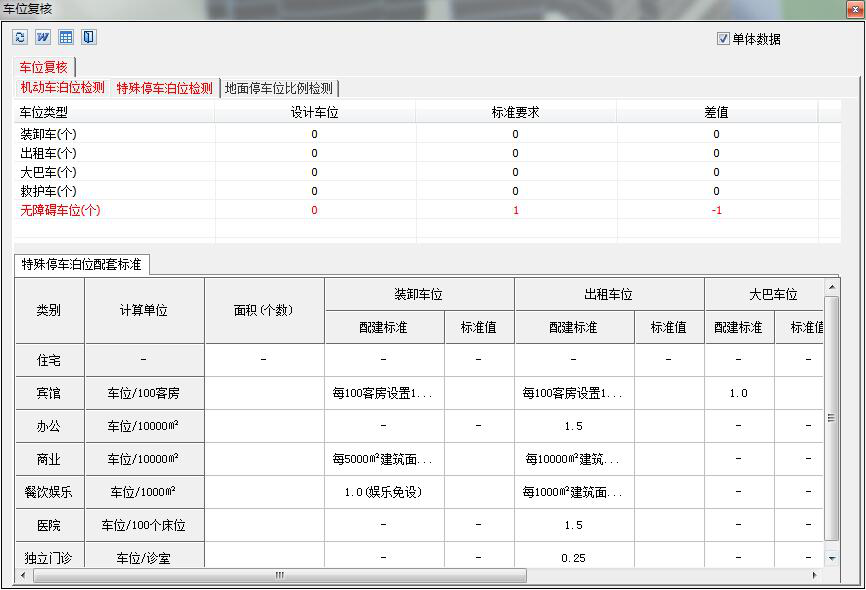

      （2）特殊停車泊位檢測
      檢測方案中的裝卸車、出租車、大巴車、救護車、無障礙車位設計車位是否符合要求。

      （3） 地面停車位比例檢測
      檢測地面車位占總停車位的比例是否符合要求 。

      4、方案入庫
      將系統具有動態入庫功能，可以實現準確、高效的專業數據查詢統計。根據入庫標準，以局里現有GIS系統為基礎，實現電子報批的成果入庫。將通過審核的成果數據自動導入到數據庫中，實現與業務審批系統的高度融合和數據共享。
